Plastskydd torrtyp Vane Wheel Multi Jet Water Mätare med manliga beslag

Hem / Produkt / Mekanikermätare / Plastskydd torrtyp Vane Wheel Multi Jet Water Mätare med manliga beslag
Plastskydd torrtyp Vane Wheel Multi Jet Water Mätare med manliga beslag

Beskrivning

1. Ansökan

Mätning, memorering och uppvisning av vattenförbrukningen som passerar genom rörledningen.

2. Funktioner

● Anta flera jet-typ.

● Torrtypregister, magnetisk drivkraft, anti-magnetisk störning, frysning, långvarig tydlig avläsning, manipuleringsbevis.

● Material: Mässing, järn, plastkropp för alternativ.

● Icke-avkastningsventil är tillgänglig.

● Oberoende av korn och partiklar.

● försedd med bläladtätning och dammtät lock.

● Bekräfta till ISO4064.

● Tillgänglig för IP68.

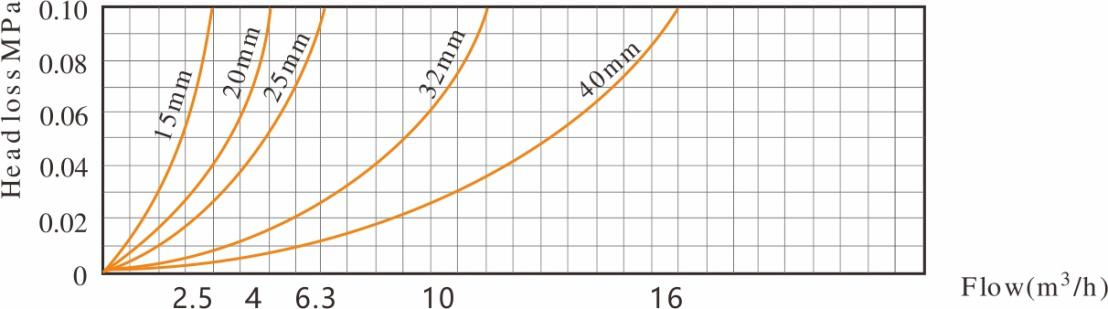

3. Huvudförlustkurva

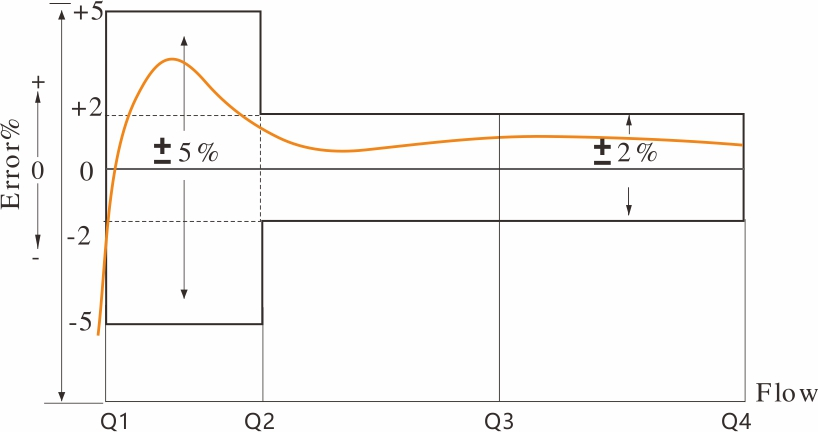

4. Noggrannhetsfelkurva

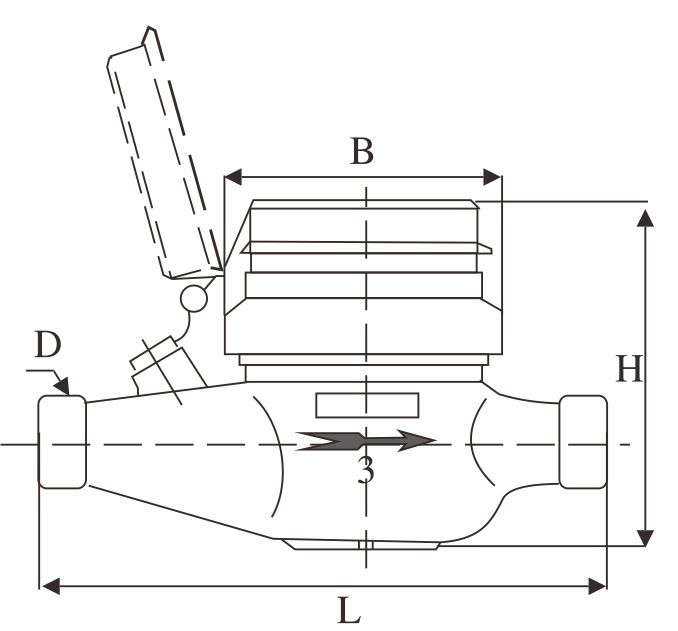

5. Installationsdimension

Artikelnr

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

L1

mm

165

190

225

230

245

L

mm

260

295

345

350

375

H

mm

110

110

115

115

115

W

mm

98

98

110

110

110

Anslutningstråd

D (mm)

G3/4 "

G1 "

G1 1/4 "

G1 1/2 "

G2 "

d (mm)

R1/2

R3/4

R1

R1 1/4

R1 1/2

Vikt

med fackföreningar (kg)

utan fackföreningar (kg)

1.2

1.4

1.8

2.2

2.6


6. Huvudtekniska data

Modellnummer

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Nominell diameter (DN) [MM]

15

20

25

32

40

Förhållande Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Överbelastningsflödeshastighet (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Permanent flödeshastighet (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Övergångsflödeshastighet (Q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Minsta flödeshastighet (Q1) [m³/h]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Noggrannhetsklass

2

Maximalt tillåtet fel för den lägre flödeszonen (MPEι)

± 5%

Maximalt tillåtet fel för den övre flödeszonen (MPEμ)

± 2% för vatten med en temperatur ≤30 ℃
± 3% för vatten med en temperatur > 30 ℃

Temperaturklass

T30, T50

Vattentrycksklasser

Karta 16

Tryckförlustklasser

△ P63

Indikerar intervall [m³]

99 999

Upplösning av den indikerande enheten [m³]

0.00005

Flödesprofilkänslighetsklasser

U10 D5

Orienteringsbegränsning

Horisontell
