Km02-05

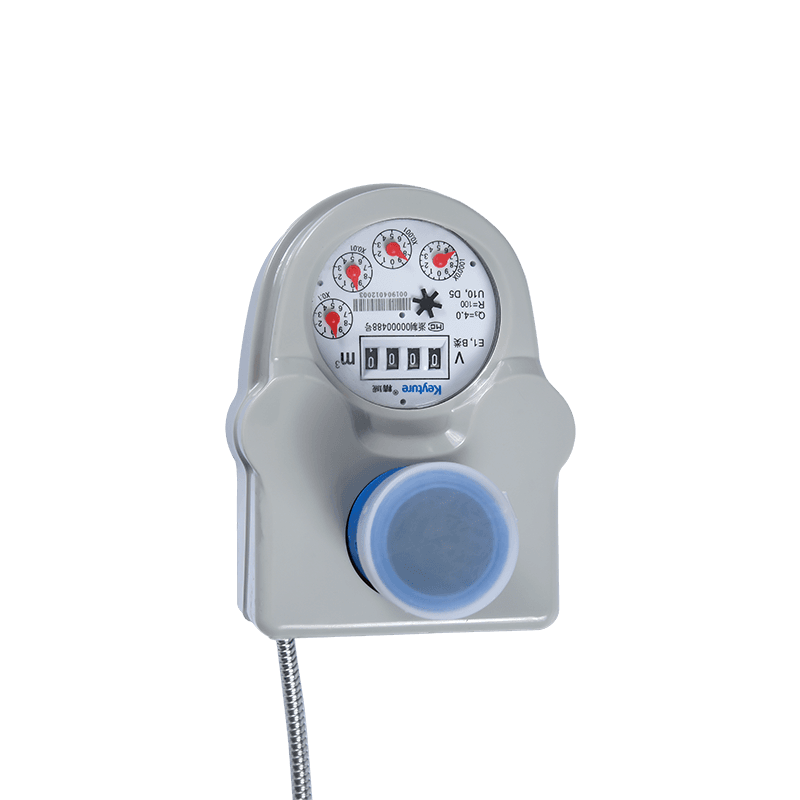

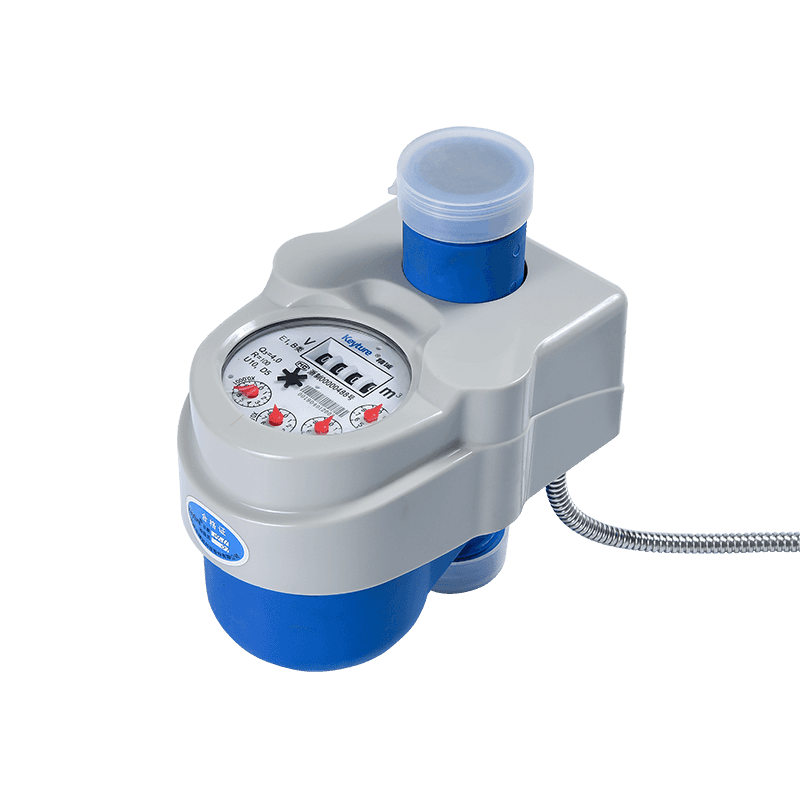

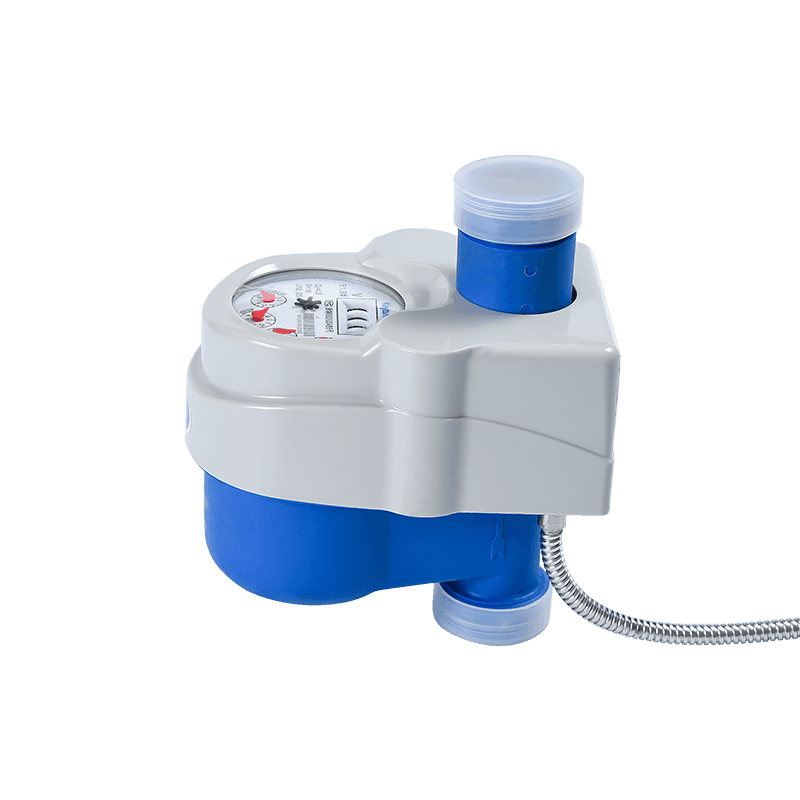

Vertikal torr typ trådbunden fjärrplastkroppsvattenmätare med ventil

Denna serie produkter använder fotoelektrisk direktläsningsmodul för att läsa vattenförbrukningsdata och ladda upp den genom en speciell tråd. Hela systemet består av vattenmätare, samlar- och managementcenter. Plastkropp är lättare och det är enkelt att installera ventilkontrollen.

Kontakta oss

PREV: Torrtyp trådbunden fjärrvattenmätare med kulventil NEXT:Torrtyp trådbunden fjärrvattenmätare (puls)

Beskrivning

1. Funktioner

● Multi-jet skovelhjul, separat tätningsstruktur, lätt att byta ut och underhålla.
● Torrtypregister, magnetisk drivkraft, anti-magnetisk störning, frysning, långvarig tydlig avläsning.
● Material: järn, plast, mässing, rostfritt.
● Fuktsäker, solsäker, anti-fluktuering, anti-statisk, anti-magnetisk, IP68.
● Fjärrventilkontroll är valfritt.
● Vattenförbrukning kan läsas eller registreras i realtid.
● Miljö B, E1.
● Noll strömförsörjning utom läsning av vattenförbrukning.
● Lätt att lägga till och underhålla vattenmätare och samlare.

2. Elektronisk teknik

Arbetsspänning	Arbetstemperatur	Arbetsström	Datakommor
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9ma	RS-485, M-BUS

3. Huvudförlustkurva

4. Noggrannhetsfelkurva

5. Installationsdimension

Artikelnr			LXSGY-20E	LXSGY-25E
L1	mm	260	260	295	354	373
L	mm	165	165	175	230	245
H	mm	118	150	150	115	155
W	mm	90	110	110	110	125
Anslutningstråd	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Anslutningstråd	d (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Vikt	med fackföreningar (kg)	1.2	1.5	1.6
Vikt	utan fackföreningar (kg)

6. Huvudteknisk parameter

Modellnummer				LXSGY-20E			LXSGY-25E
Nominell diameter (DN) [MM]	15			20			25			32			40
Förhållande Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Överbelastningsflödeshastighet (Q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanent flödeshastighet (Q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Övergångsflödeshastighet (Q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minsta flödeshastighet (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Noggrannhetsklass	2
Maximalt tillåtet fel för den lägre flödeszonen (MPEι)	± 5%
Maximalt tillåtet fel för den övre flödeszonen (MPEμ)	± 2% för vatten med en temperatur ≤30 ℃ ± 3% för vatten med en temperatur ＞ 30 ℃
Temperaturklass	T30, T50
Vattentrycksklasser	Karta 16
Tryckförlustklasser	△ P63
Indikerar intervall [m³]	99 999
Upplösning av den indikerande enheten [m³]	0.00005
Flödesprofilkänslighetsklasser	U10 D5
Orienteringsbegränsning	Vertical
