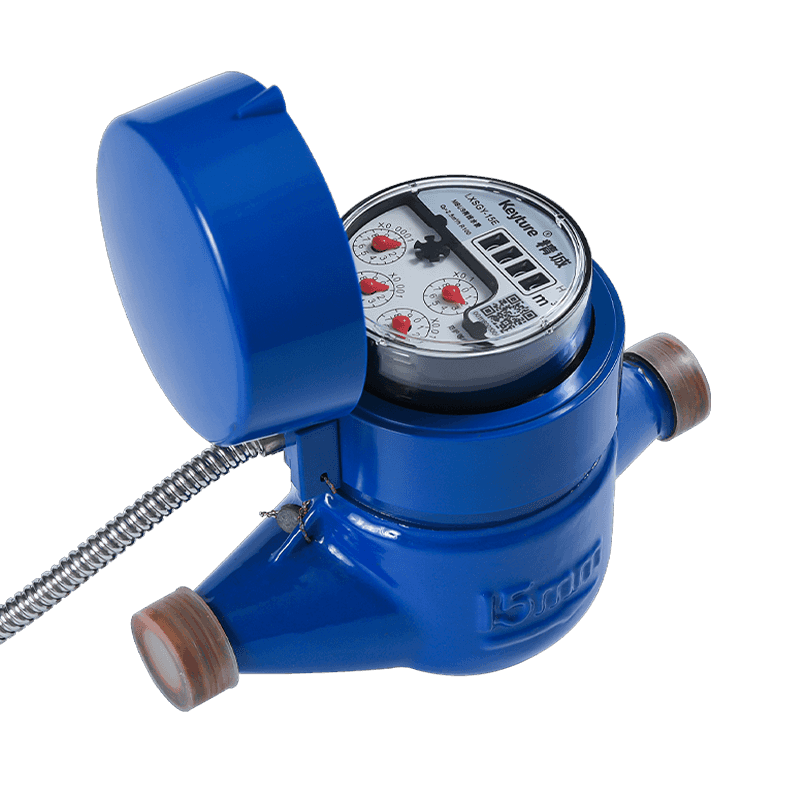

KM02-11
MBUS, GPRS, pulsbaserad multi-jet vattenmätare
Denna serie produkter använder en fotoelektrisk direktläsningsmodul för att läsa vattenförbrukningsdata och ladda upp den genom en speciell tråd. Hela systemet består av en vattenmätare, samlare och managementcenter. Den har en direkt läsningsfunktion, inget inbyggt batteri, lång livslängd, vattentät, antistatisk, fuktsäker, antidust, anti-magnetisk störning, valfri styrventil och en hög vattentät nivå.
Denna produkt används huvudsakligen för vattenmätning i bostadsområden, kommersiella byggnader, kontorsbyggnader, industrier etc. med krav på fjärrmätare och fjärrkraftsförsörjningsförmåga.
Beskrivning
1. Funktioner
2. Elektronisk teknik
| Arbetsspänning | Arbetstemperatur | Arbetsström | Produktion |
| DC9-15V (RS-485) | 0 ~ 45 ℃ | ≤9ma | RS-485 |
3. Huvudförlustkurva
4. Noggrannhetsfelkurva
5. Installationsdimension
| Artikelnr | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | |
| L1 | mm | 258 | 305 | 345 | 354 | 373 |
| L | mm | 165 | 195 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 155 |
| W | mm | 95 | 95 | 110 | 110 | 125 |
| Anslutningstråd: | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| d (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| utan fackföreningar kg | 1 kg | 1,2 kg | 1,7 kg | 2,2 kg | ||
6. Huvudteknisk parameter
| Modellnummer | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominell diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Förhållande Q3/Q1: | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Överbelastningsflödeshastighet (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent flödeshastighet (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Övergångsflödeshastighet (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minsta flödeshastighet (Q1) [m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Noggrannhetsklass | 2 | ||||||||||||||
| Maximalt tillåtet fel för den lägre flödeszonen (MPEι) | ± 5% | ||||||||||||||
| Maximalt tillåtet fel för den övre flödeszonen (MPEμ) | ± 2% för vatten med en temperatur ≤30 ℃ ± 3% för vatten med en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklass | T30, T50 | ||||||||||||||
| Vattentrycksklasser | Karta 10 | ||||||||||||||
| Tryckförlustklasser | △ P63 | ||||||||||||||
| Indikerar intervall [m³] | 99 999 | ||||||||||||||
| Upplösning av den indikerande enheten [m³] | 0.00005 | ||||||||||||||
| Flödesprofilkänslighetsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegränsning | Horisontell | ||||||||||||||
