Km01-16

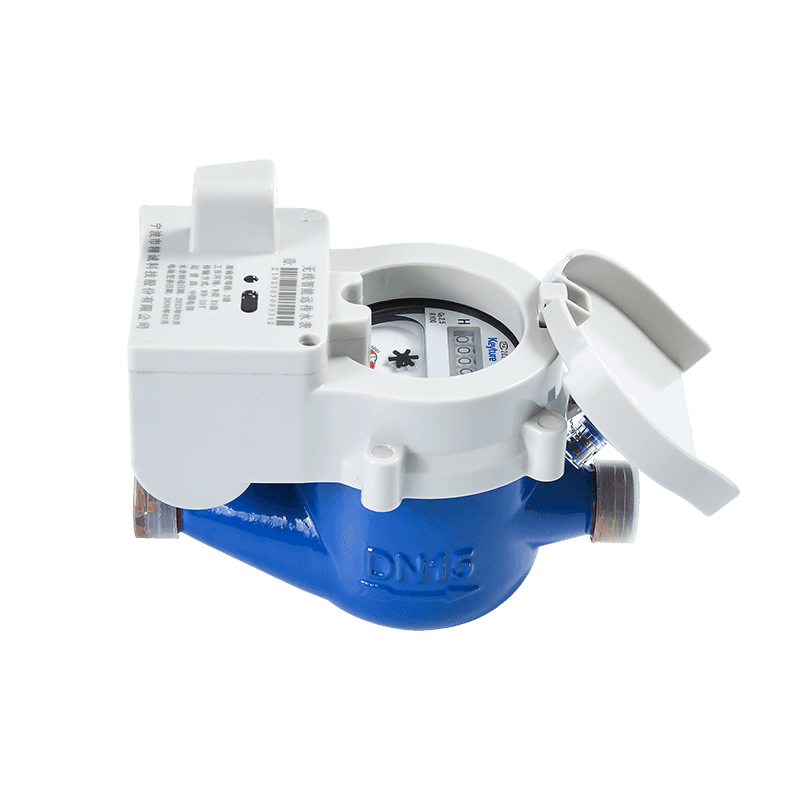

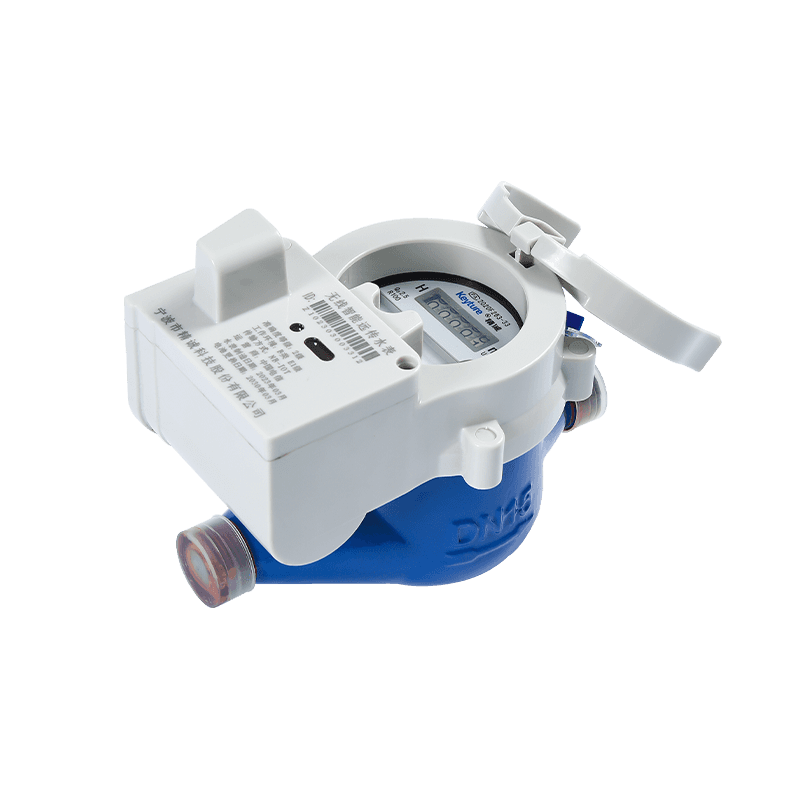

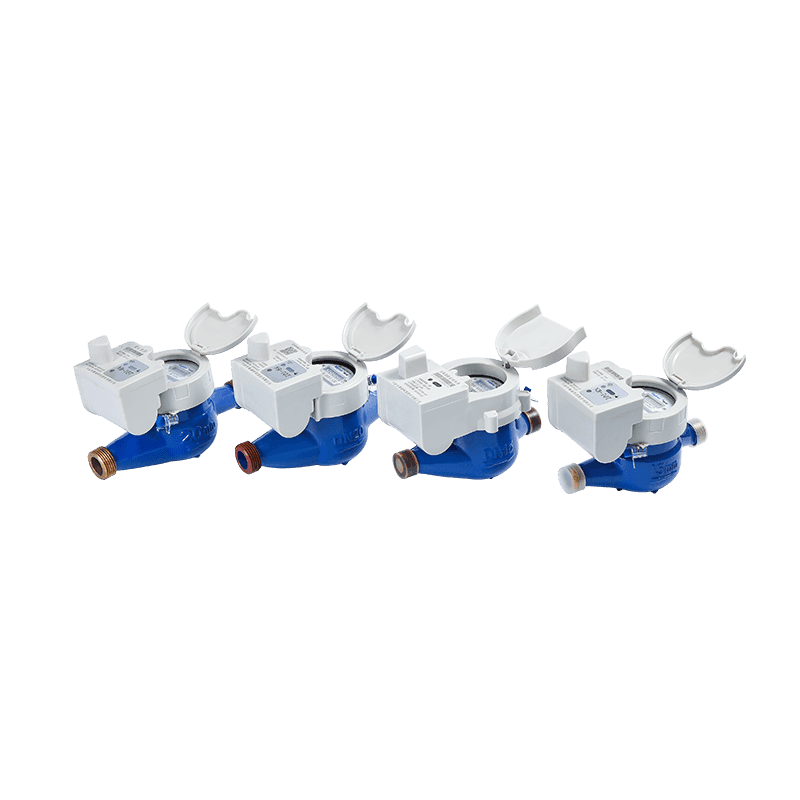

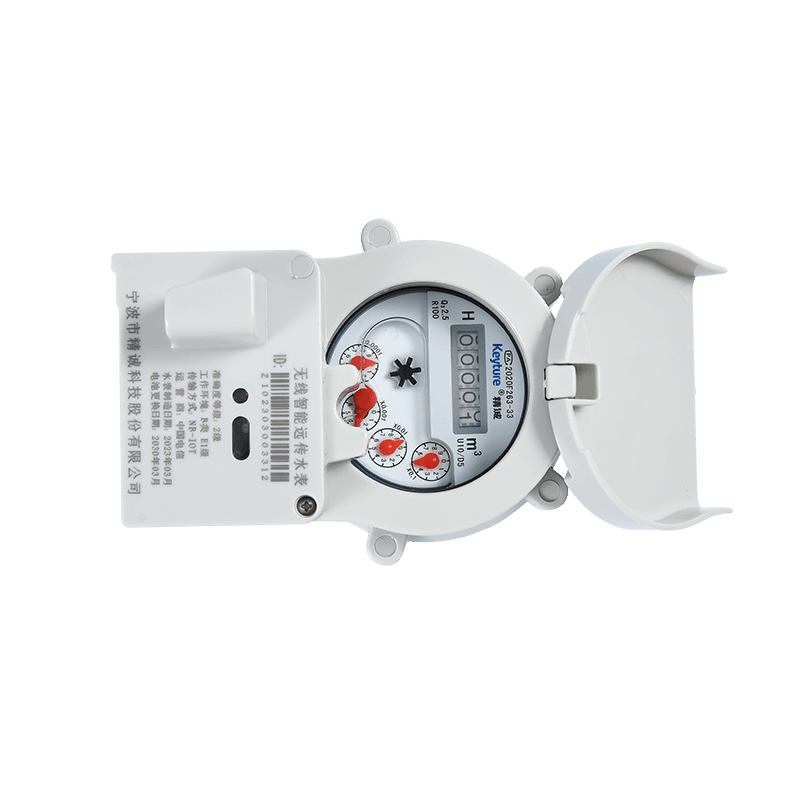

Denna serie produkter är trådlösa fjärrvattenmätare som skiljer den mekaniska delen från den intelligenta modulen helt och laddar upp vattenförbrukningen via NB \ Lora Internet. NB-IoT-systemet består av NB-IoT Management System-plattformen, basstationer och vattenmätare.
Beskrivning
1. Funktioner
2. Elektronisk parameter
| Datakommor | Statisk ström | Rapportera | Driftsfrekvens | Överfördörning | Få känslighet |
| Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤.. 20dbm | -136 1 dbm |
| Oa | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23dbm | -131 1 dbm |
3. Huvudförlustkurva
4. Noggrannhetsfelkurva
5. Installationsdimension
| Artikelnr | LXSGW-15 | LXSGW-20 | |
| L1 | mm | 260 | 295 |
| L | mm | 165 | 190 |
| H | mm | 155 | 155 |
| W | mm | 85 | 85 |
| Anslutningstråd | D (mm) | G3/4 " | G1 " |
| d (mm) | R1/2 | R3/4 | |
| utan fackföreningar kg | 1,0 kg | 1,2 kg | |
6. Huvudteknisk parameter
| Modellnummer | LXSGW-15 | LXSGW-20 | |||||||||||||
| Nominell diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Förhållande Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Överbelastningsflödeshastighet (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent flödeshastighet (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Övergångsflödeshastighet (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minsta flödeshastighet (Q1) [m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Noggrannhetsklass | 2 | ||||||||||||||
| Maximalt tillåtet fel för den lägre flödeszonen (MPEι) | ± 5% | ||||||||||||||
| Maximalt tillåtet fel för den övre flödeszonen (MPEμ) | ± 2% för vatten med en temperatur ≤30 ℃ ± 3% för vatten med en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklass | T30, T50 | ||||||||||||||
| Vattentrycksklasser | Karta 16 | ||||||||||||||
| Tryckförlustklasser | △ P63 | ||||||||||||||
| Indikerar intervall [m³] | 99 999 | ||||||||||||||
| Upplösning av den indikerande enheten [m³] | 0.00005 | ||||||||||||||
| Flödesprofilkänslighetsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegränsning | Horisontell | ||||||||||||||
