Km02-08
Denna serie produkter använder en fotoelektrisk direktläsningsmodul för att läsa vattenförbrukningsdata och ladda upp den genom en speciell tråd. Hela systemet består av en vattenmätare, samlare och managementcenter. Den har en direkt läsningsfunktion, inget inbyggt batteri, lång livslängd, vattentät, antistatisk, fuktsäker, antidust, anti-magnetisk störning, valfri styrventil och en hög vattentät nivå.
Beskrivning
1. Funktioner

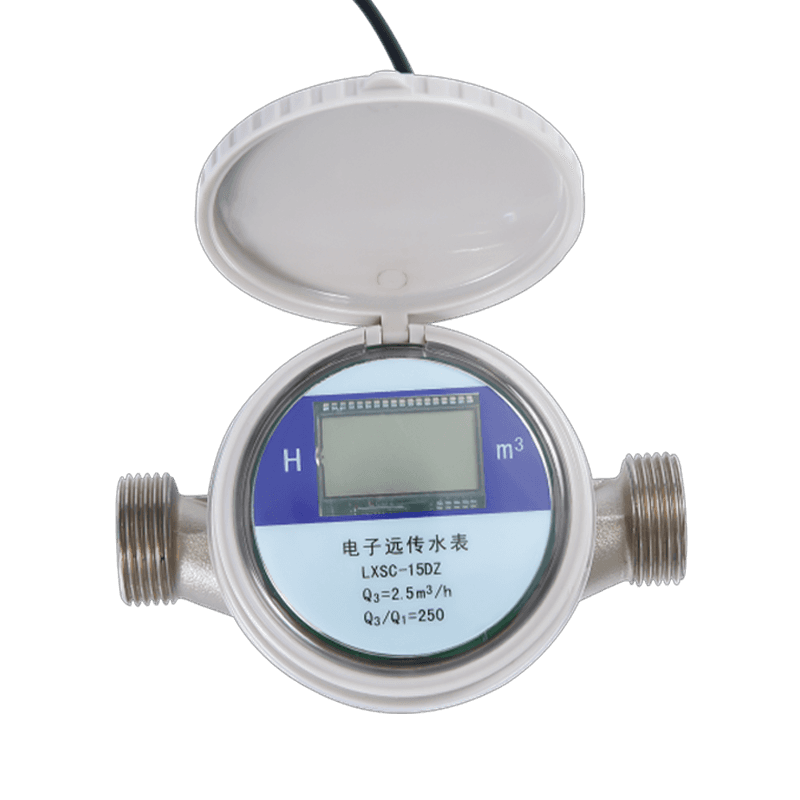

Single-Jet L Digital Remote Water Meter
Torrtypsregister, magnetdrivning
Material, järn, plast, mässing, rostfritt
Fuktsäkert, solsäker, anti-fluktuering, anti-statisk, anti-magnetisk störning, anti-frysning, IP68
Vattenförbrukning kan läsas eller registreras i tid
Miljö: B, E1
Noll strömförsörjning utom för att läsa vattenförbrukning
Lätt att lägga till och underhålla vattenmätare och samlare
2. Elektronisk teknik
| Arbetsspänning | Arbetstemperatur | Arbetsström | Produktion |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9ma | RS-485 |
3. Huvudförlustkurva
4. Noggrannhetsfelkurva
5. Installationsdimension
| Artikelnr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 70 |
| Anslutningstråd: | D (mm) | G3/4 " |
| d (mm) | R1/2 | |
| utan fackföreningar kg | 0.47 | |
6. Huvudteknisk parameter
| Modellnummer | LXSGY-15 |
| Nominell diameter (DN) [MM] | 15 |
| Förhållande Q3/Q1 | 250 |
| Överbelastningsflödeshastighet (Q4) [m³/h] | 3.125 |
| Permanent flödeshastighet (Q3) [m³/h] | 2.5 |
| Övergångsflödeshastighet (Q2) [m³/h] | 0.025 |
| Minsta flödeshastighet (Q1) [m³/h] | 0.015 |
| Noggrannhetsklass | 2 |
| Maximalt tillåtet fel för den lägre flödeszonen (MPEι) | ± 5% |
| Maximalt tillåtet fel för den övre flödesgraden (MPEμ) | ± 2% för vatten med en temperatur ≤30 ℃ ± 3% för vatten med en temperatur > 30 ℃ |
| Temperaturklass | T30, T50 |
| Vattentrycksklasser: | Karta 16 |
| Tryckförlustklasser: | △ P63 |
| Indikerar intervall [ | 99 999 |
| Upplösning av den indikerar enhet [ | 0.00005 |
| Flödesprofilkänslighetsklasser | U10 D5 |
| Orienteringsbegränsning | HORISONTELL |
| Gränssnitt och kommunikation | M-Bus, Rs485, Lorawan, Pulse |
