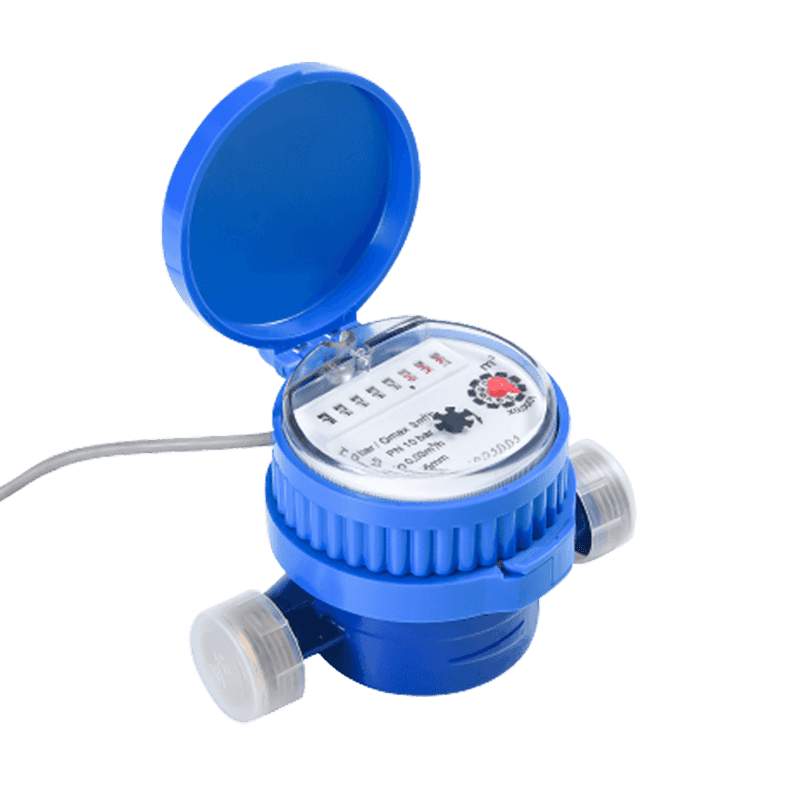

Km02-09
Denna serie produkter använder en fotoelektrisk direktläsningsmodul för att läsa vattenförbrukningsdata och ladda upp den genom en speciell tråd. Hela systemet består av vattenmätaren, samlaren och managementcentret. Direkt läsfunktion, inget inbyggt batteri, lång livslängd, vattentät, antistatisk, fuktsäker, anti-damm, anti-magnetisk störning, valfri styrventil, hög vattentät nivå.
Beskrivning
1. Funktioner
Magnetisk körning med supertorktypregister, långsiktig tydlig läsning.
Material, järn, plast, mässing, rostfritt
Fuktsäkert, solsäker, anti-fluktuering, anti-statisk, anti-magnetisk störning, anti-frysning, IP68
Vattenförbrukning kan läsas eller registreras i tid
Miljö: B, E1
Noll strömförsörjning utom för att läsa vattenförbrukning
Lätt att lägga till och underhålla vattenmätare och samlare
Non -returnventil och sil för alternativ
Magnetsköld för extern magnetskydd.
2. Elektronisk teknik
| Arbetsspänning | Arbetstemperatur | Arbetsström | Produktion |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9ma | RS-485 |
3. Huvudförlustkurva
4. Noggrannhetsfelkurva
5. Installationsdimension
| Artikelnr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Anslutningstråd: | D (mm) | G3/4 " |
| utan fackföreningar kg | 0,47 kg | |
6. Huvudteknisk parameter
| Modellnummer | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominell diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Förhållande Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Överbelastningsflödeshastighet (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent flödeshastighet (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Övergångsflödeshastighet (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Noggrannhetsklass: | 2 | ||||||||||||||
| Maximalt tillåtet fel för den lägre flödeszonen (MPEι) | ± 5% | ||||||||||||||
| Maximalt tillåtet fel för den övre flödeszonen (MPEμ) | ± 2% för vatten med en temperatur ≤30 ℃ ± 3% för vatten med en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklass | T30, T50 | ||||||||||||||
| Vattentrycksklasser | Karta 10 | ||||||||||||||
| Tryckförlustklasser | △ P63 | ||||||||||||||
| Indikerar intervall [m³] | 99 999 | ||||||||||||||
| Upplösning av den indikerar enhet [m³] | 0.00005 | ||||||||||||||
| Flödesprofilkänslighetsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegränsning | Horisontell | ||||||||||||||
