Km01-02

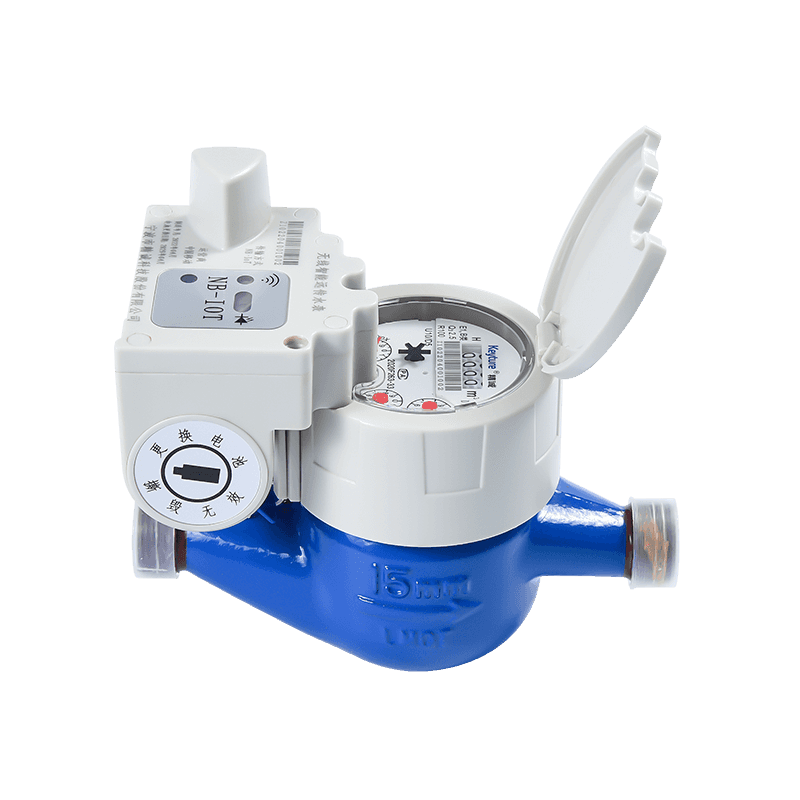

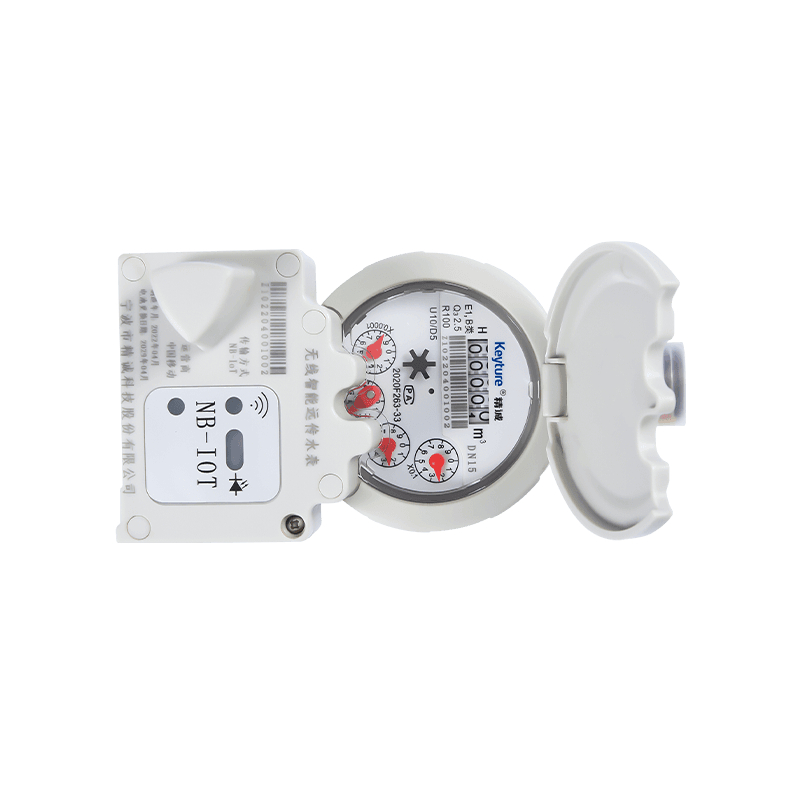

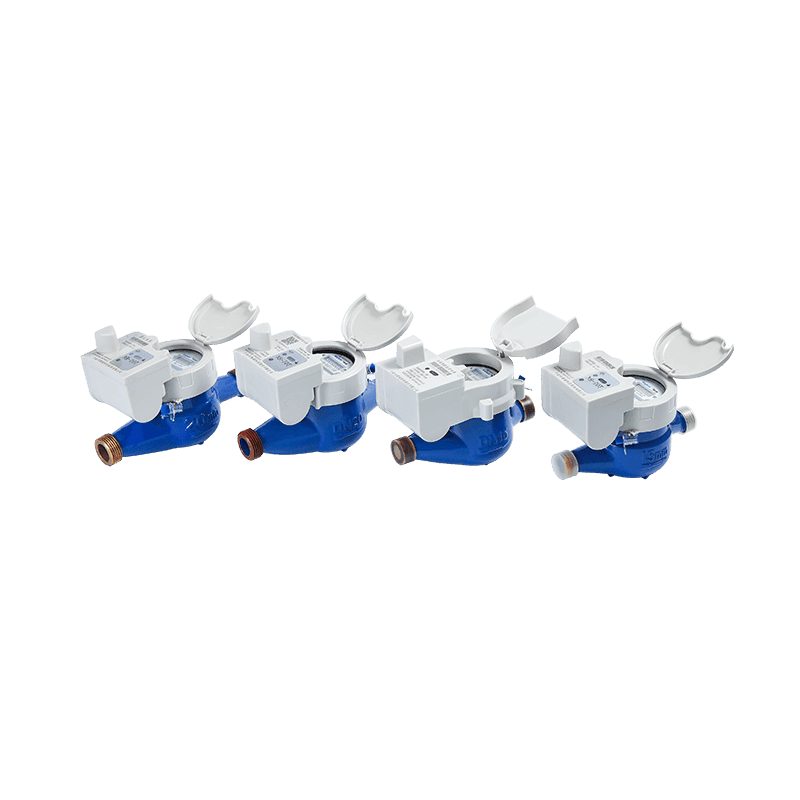

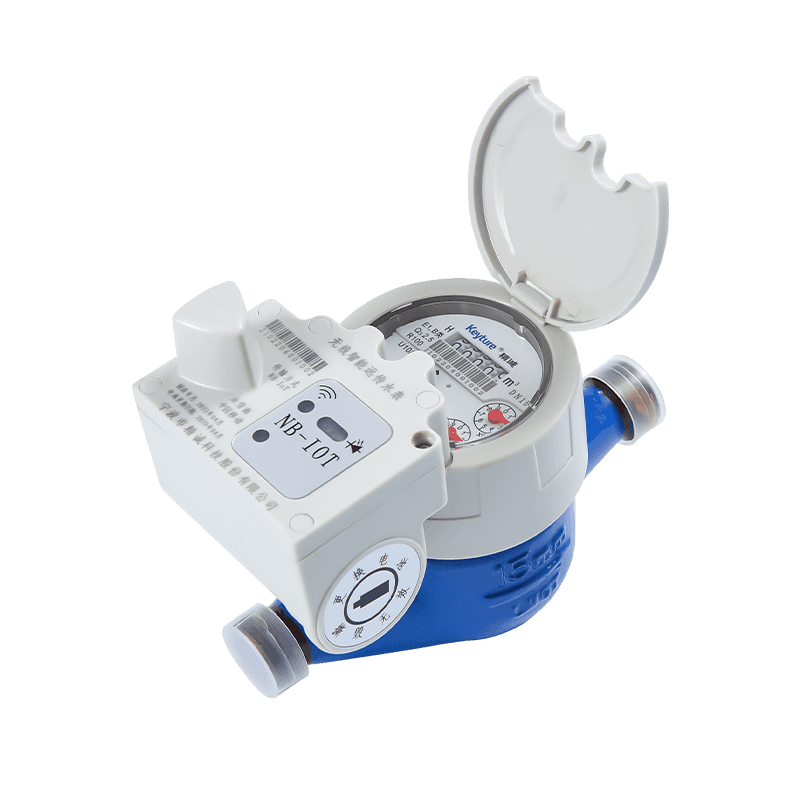

Denna serie produkter är trådlösa fjärrvattenmätare som skiljer den mekaniska delen från intelligent modul helt och laddar upp vattenförbrukningen via NB \ Lora Internet. Vid användningen av processen för upprepade räkningsproblem använder du algoritmer för att identifiera för att säkerställa data noggrannhet. Mekanisk och elektrisk separationslägeinstallation, bra utbytbarhet, lång livslängd för komponenter
Beskrivning
1. Funktioner
● Multi-jet Vane Wheel.
● Torrtypregister, magnetisk drivkraft, anti-magnetisk störning, frysning, långvarig tydlig avläsning.
● Delad typ, separat tätningsstruktur, lätt att byta ut och underhålla, fuktsäker, IP68.
● Utbytbar design av batterikammare.
● Anta stabila NB \ Lora Internet Signal Transmission Technology.
● Samla vattenförbrukning enligt 1L, 10L, 100L.
● Material: järn, plast, mässing, rostfritt.
● Sett med bläladtätning och dammsäkert lock.
● Klimat och EMC -klass B \ O, E1.
2. Elektronisk parameter
| Datakommor | Statisk ström | Rapportera | Driftsfrekvens | Överfördörning | Få känslighet |
| Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
| Oa | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |

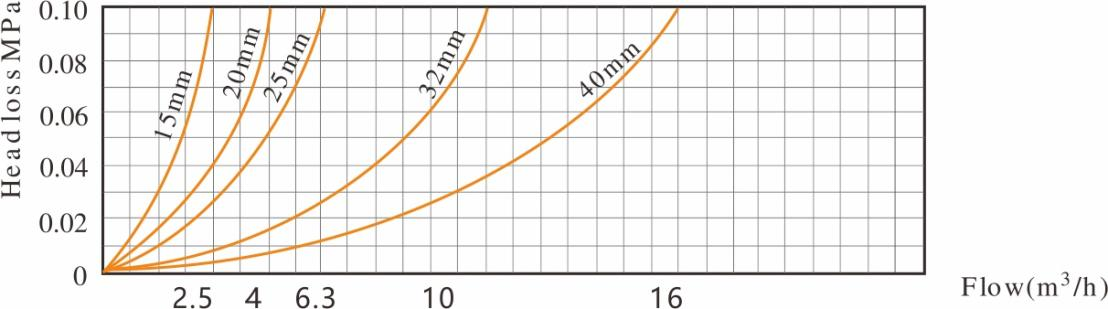

3. Huvudförlustkurva

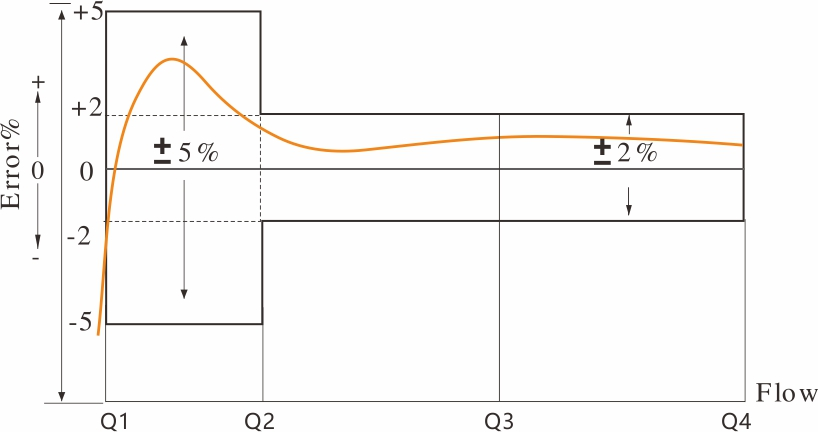

4. Noggrannhetsfelkurva

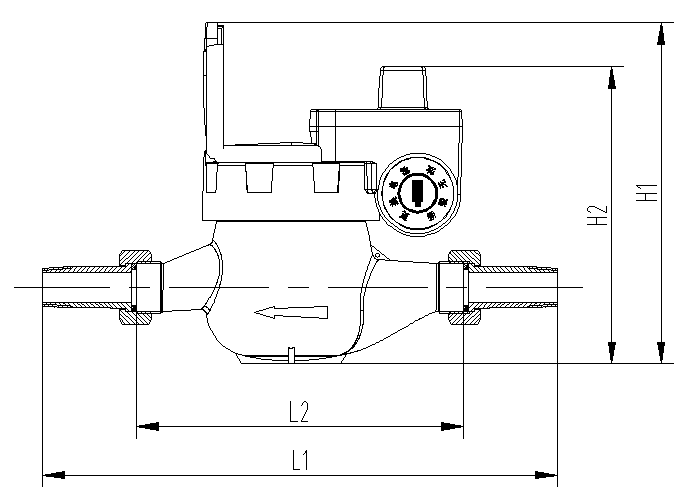

5. Installationsdimension
| Artikelnr | LXSGW-15 | LXSGW-20 |
| |
| L1 | mm | 260 | 295 | 346 |
| L | mm | 165 | 195 | 225 |
| H | mm | 150 | 150 | 150 |
| W | mm | 90 | 90 | 100 |
| Anslutningstråd | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| d (mm) | R1/2 | R3/4 | R1 | |
| Vikt | med fackföreningar (kg) |
|
|
|
| utan fackföreningar (kg) | 1 | 1.2 |
| |
6. Huvudteknisk parameter
| Modellnummer | LXSGW-15 | LXSGW-20 |
|
|
| |||||
| Nominell diameter (DN) [MM] | 15 | 20 | 25 | 32 | 40 | |||||
| Förhållande Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| Överbelastningsflödeshastighet (Q4) [m³/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| Permanent flödeshastighet (Q3) [m³/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| Övergångsflödeshastighet (Q2) [m³/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| Minsta flödeshastighet (Q1) [m³/h] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| Noggrannhetsklass | 2 | |||||||||
| Maximalt tillåtet fel för den lägre flödeszonen (MPEι) | ± 5% | |||||||||
| Maximalt tillåtet fel för den övre flödeszonen (MPEμ) | ± 2% för vatten med en temperatur ≤30 ℃ | |||||||||
| Temperaturklass | T30, T50 | |||||||||
| Vattentrycksklasser | Karta 16 | |||||||||
| Tryckförlustklasser | △ P63 | |||||||||
| Indikerar intervall [m³] | 99 999 | |||||||||
| Upplösning av den indikerande enheten [m³] | 0.00005 | |||||||||
| Flödesprofilkänslighetsklasser | U10 D5 | |||||||||
| Orienteringsbegränsning | Horisontell | |||||||||
